Dell這台SAN Storage操作不是很容易，而且屬於比較舊的機型，當初從安裝到設定搞了兩天，因為完全沒經驗還被主管罵到臭頭，最近因為機房要搬遷，又得要重新連線並研究一下如何開關機，所以先趕緊紀錄一下流程。SAN(Storage Area Network)是屬於Block Level的儲存裝置，不同於NAS(Network Attached Storage)的File Level，SAN效能比較高也適合虛擬化環境，一般用來當作VMWare的底層磁碟陣列，銜接方式會用到iSCSI，也能夠支援vMotion等功能，比起NAS來說複雜性比較高，當然成本也不低。
一.基本硬體了解
後排的插孔很麻煩，當初為了理解它搞了好幾個小時，一定要紀錄不然以後一定會忘記。
機器的後方有上下兩排panel，通常只用到上面的，下面的只是備用，可以先忽略。
從左到右：eth0、eth1、Management(eth2)、console。
eth0和eth1是iSCSI; eth2是管理者連線用的Management; console則是跟電腦對接並進入終端機的孔，細部配置等到下面進入UI管理介面後再說。
二.初次設定
1.前先準備
準備好要配置的IP，必須要弄清楚，不然後面會卡很久
eth0：192.168.66.16 \\eth0、eth1和group ip所連接的網段必須是一樣，重要！
eth1： 192.168.66.17
eth2：172.16.68.11 \\Management的網段必須跟另外三個不一樣，重要！
Group IP address：192.168.66.15
2.連入主機
首次登入先取得連線的IP，如果沒有就用一台筆電對接，這次預定要給的IP是，172.16.68.11，所以筆電就隨便給個172.16.68.12之類的，主要是要能連入PS4100就好，再來打開terminal，用telnet方式
 |
| 官網說明書是用console對接，因為我第一次用時不知道機器的IP，所以也只能用console。都裝好了之後連線都改用telnet方式 |
 |
| 按照圖示的步驟完成設定即可 |
 |
| （之後一樣的連線就只需telnet 172.16.68.11就能進到介面） |
這次搬遷機房遇到需要將這台Storage關閉的情況，方法很簡單，直接用指令下shutdown就關掉了，把電源打開就又能開機並進入終端機畫面。
三.進入UI
1.登入方式
這台Storage要靠UI進行操作，登入方法就按以下步驟：
 |

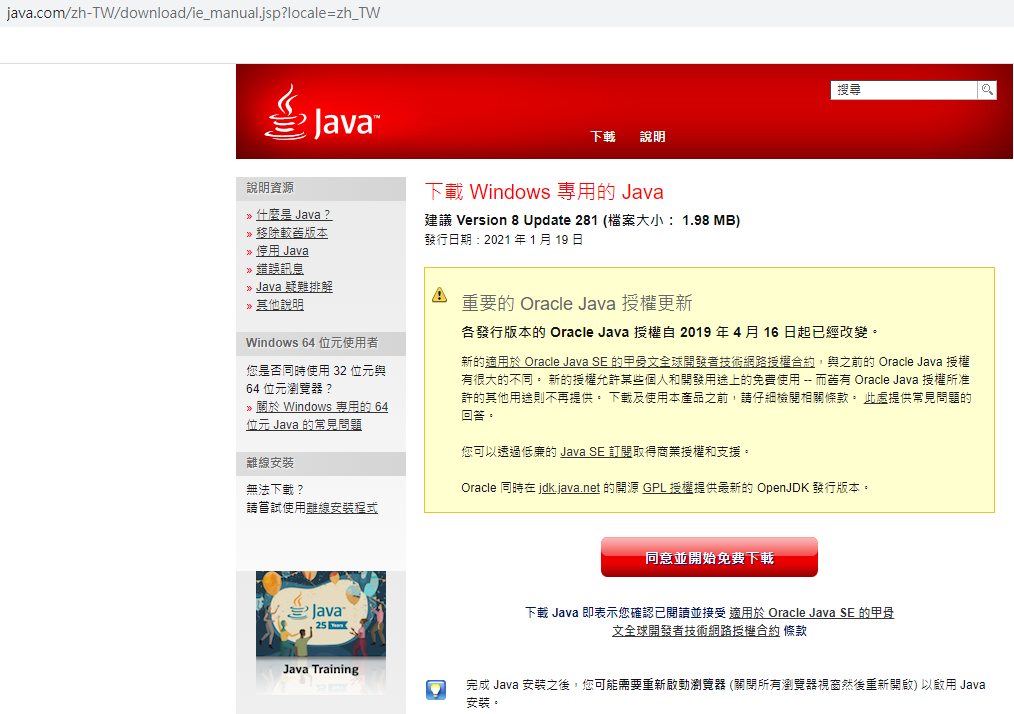

| 需要先下載Java SE，版本在6以上 |
 |
| 進控制台，選「程式集」 |
 |
| 看到Java點進去 |
 |
| 選「安全」，將要連線的目標ip加入，且https和http都要 |
 |
| 用瀏覽器輸入IP，出現顯示訊息時按下「取消」。 |
 |
| 彈出新視窗後，選擇「Lauche as an application」 |
 |
| 要按「保留」，不然程序就結束了 |
 |
| 下載好後執行它，接著會彈出登入視窗 |
 |
| 選擇「接受風險」並執行 |
 |
| 填入帳密，記得Encrypt communication不要勾 |
 |
| 大約要等個1分鐘才會看到UI |
2.建立Pools
 |
| 按照步驟一直Next |
 |
| 選擇Member，再按下一步，直到結束 |
3.建立Volume
 |
| 按照步驟一直Next |
 |
| Volume Size依規劃自訂 |
4.檢查機器狀況
 |
| 可以看到硬碟的狀況 |
 |
| 點選Network，可以看到前面設定好的IP |
