很久沒有操作過Synology NAS了，對它的內容有點生疏，最近想要用Zabbix對NAS作監控，苦無沒有一台可以拿來測試用的實體NAS，於是上網自己搜尋，果然有神人自己弄了虛擬機，所以我就參考他內容，自己也弄Virtualbox搞一台虛擬的NAS作實驗，不過這過程有點曲折，也不是很順利，畢竟這算是私人開發後放在Git上面分享的，很多東西都不能保證，尤其是選用的版本和可以用來安裝的軟體。而且剛好最近剛換一顆NAS可以支援的HDD硬碟，在不確定 M2 SSD適不適合模擬這個軟體時，這顆硬碟的格式剛好符合我實驗用的需求。很不容易裝完以後，還要讓Zabbix在上面跑SNMP監控，最後才能驗證是不是我要的結果。
一．Virtualbox安裝模擬器
本次選用的機型是常見的DSM 923+，OS版本為7.1.1-46962，要留意的是，這套網上分享的模擬程式，並沒有每一種機型和版本都能支援，我選用的是常見的這款，後面安裝的過程中會看到可支援的型號和OS版本之相關訊息。
 |
| 新建VM開始，因這套軟體是Linux基礎，所以必須選Linux為類型 |
 |
| 記憶體就自行選配 |
要先去Git下載那位大神作的虛擬程式（
pocopico / tinycore-redpill），下載建議使用v0.9.4.9的vmdk，因為測試多遍結果，這版本成功機會高，好了以後解壓縮，會得到一個包好的vmdk。
 |
| 記得要下載的檔案是v0.9.4.9版的vmdk |
 |
| 然後選用「使用現有的虛擬硬碟檔」，將剛剛下載好的檔案作為安裝碟 |
 |
| 還要建立一個磁碟區，是用來安裝DSM系統用的 |
 |
| 檢查清楚模擬軟體的vmdk和系統碟vdi是否都掛載好了 |
 |
再來是網路卡，必須要選擇橋接介面卡，由本機的DHCP分派IP給模擬器用
|
 |
| 開機之後，會在一兩分鐘後取得一個同網段的ip，待會就靠它來連線作安裝 |
 |
| 用Putty和ssh方式來進入模擬器 |
登入名稱:tc
預設密碼:P@ssw0rd
##輸入以下命令，尋找tinycore-redpill最新版本
tc@box~$ sudo ./rploader.sh update now
##更新tinycore-redpill
tc@box~$ sudo ./rploader.sh fullupgrade now
##依照這次測試的型號DS923+產生出一組MAC地址(先記下來，之後會用到)
tc@box~$ sudo ./rploader.sh serialgen DS923+ now
 |
| MAC Address必須記下來 |

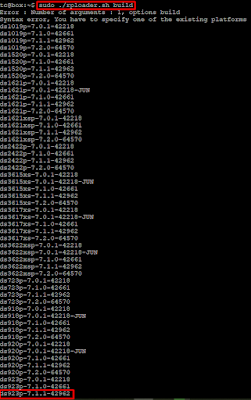

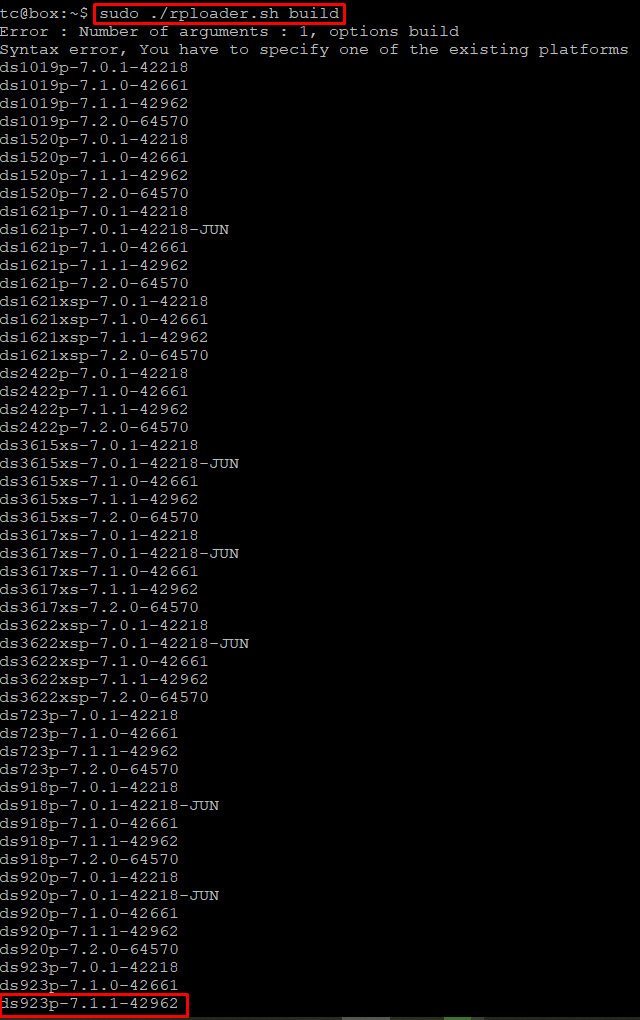

##可以透過此指令查詢哪個型號是能支援的
tc@box~$ sudo ./rploader.sh build
 |
| 可搜尋到這些系統能支援的NAS型號及版本 |
 |
| 用此指令修改設定檔 |
 |
| 如圖，把要安裝的DSM Model和Version都手動修改，然後把下面兩行刪掉 |
##按型號安裝『rp-ext』的虛擬網絡卡
tc@box~$ sudo ./rploader.sh ext ds923p-7.1.1-42962 add https://raw.githubusercontent.com/pocopico/rp-ext/master/vmxnet3/rpext-index.json
 |

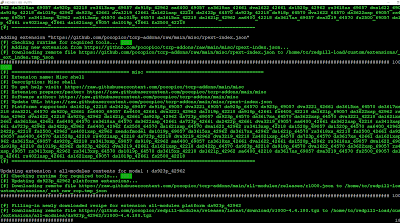

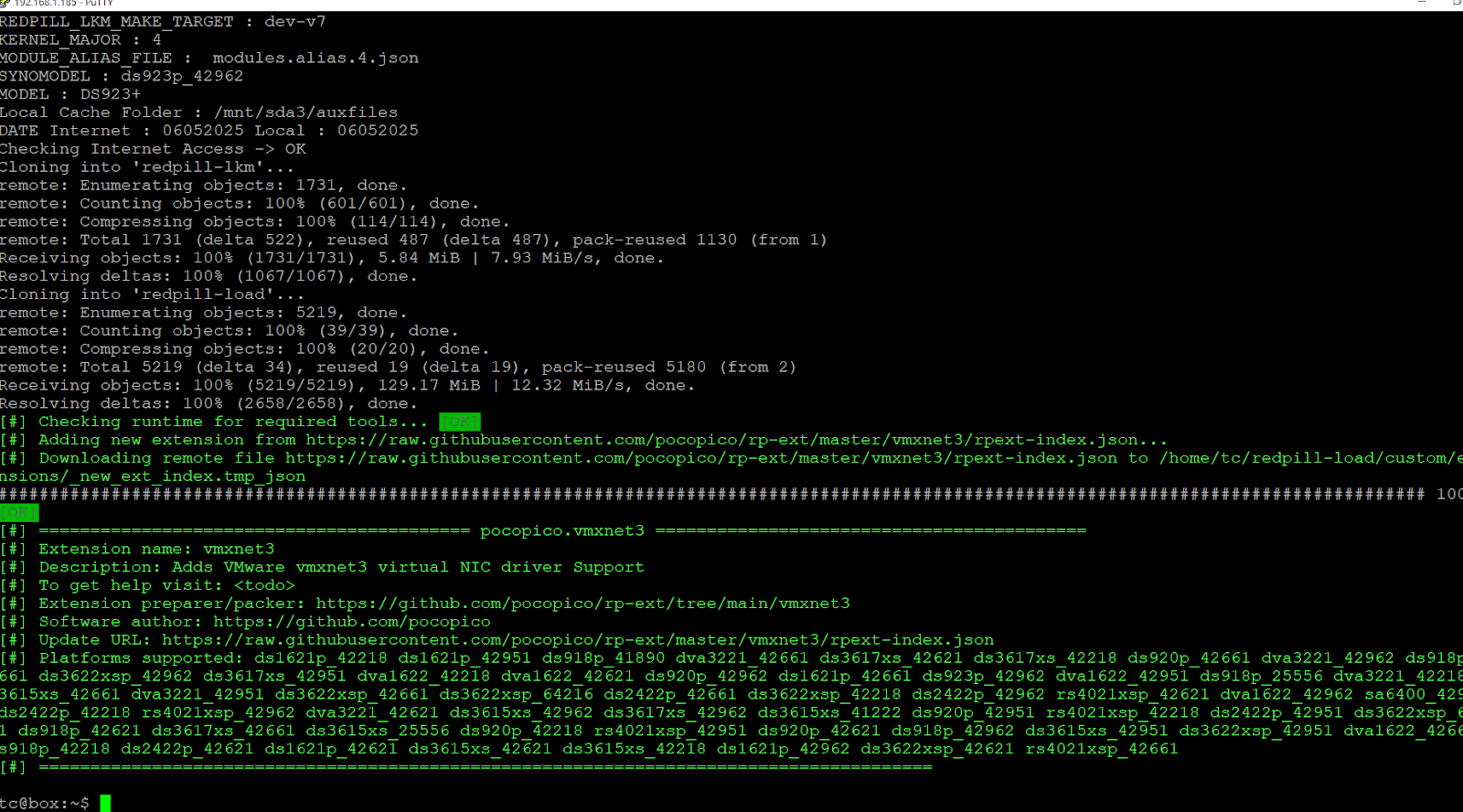

| 用此指令安裝虛擬網卡 |
 |
| 接下來是等待安裝完畢 |
 |
| 安裝結束，可以結束離開 |
 |

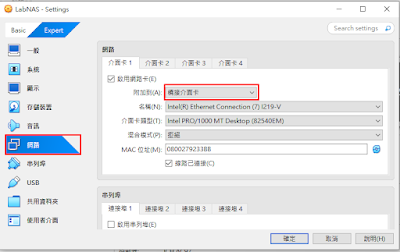

| 將剛剛取得的Mac Address輸入到橋接網卡上，然後重新啟動 |
 |

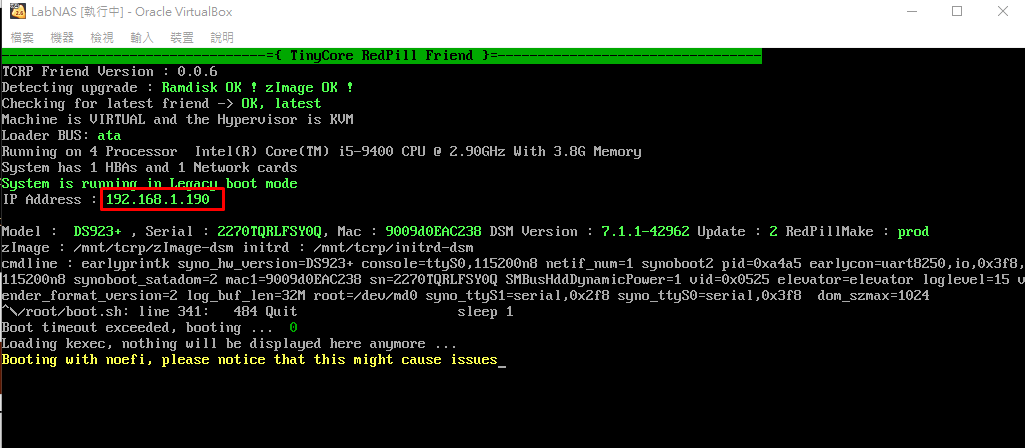

| 進到模擬器的首頁，先選「Try Core Friend」，因為這時候ip已經被改掉了，要重新取得一組新的 |
 |
| 取得並記住這個新的ip，待會要用它來連線，好了就可以重啟電腦 |
 |
| 又進到了模擬器首頁，這次選擇SATA, Verbose開機 |
二．安裝Synology DSM 923+作業系統
在模擬器環境設定完畢後，第二關卡就要安裝DSM，前後設若不一致的話，這步驟會非常容易失敗，通常是版本問題，而官方下載的DSM有些也不一定能用。
例如：
https://www.synology.com/zh-tw/support/download/DS920+?version=7.2#system （這裡下載就不能用。）
https://archive.synology.com/download/Os/DSM/7.2-64570-1-NanoPacked (這裡下載的卻沒問題)
 |
| 此連結下的pat下載下來可以正常安裝 |
|
接著開啟瀏覽器，輸入前面取得的ip，後面帶5000，就會進到熟悉的初始化頁面
|
 |
| 然後開啟瀏覽器，輸入前面的ip，後面帶5000，就會進到熟悉的初始化頁面 |
 |
| 手動選取事先下載好用來安裝的DSM軟體 |
 |
| 確定要作格式化後按下確認 |
 |
| 再來就是藍色畫面，慢慢等待安裝 |
 |
| 如果前面環境配置錯誤，即使這邊跑完10分鐘還是會噴錯 |
 |
| 順利安裝完畢，進入到開始基本設定的畫面 |
 |
| 一樣就是建立帳號密碼 |
 |
| 因為只是測試用，就選擇不主動更新，因為更新也沒啥用 |
 |
| 略過這些問題 |
 |
| 最後送出 |
 |
| 開始建立儲存空間 |
 |
| RAID類型一樣選擇預設值SHR |
 |
| 我只有配置一顆硬碟，想要更真實的話就另外多加一顆硬碟也無所謂 |
 |
| 測試環境所以可以略過硬碟檢查 |
 |
| 確認是否為之前給的空間大小 |
 |
| 檔案系統一樣選預設的Btrfs |
 |
| 套用所有設定 |
 |
| 最後確認 |
 |
| 準備開啟SNMP |
 |
| 開啟SNMP之外，也要為community命名 |
三．用Zabbix監控NAS
安裝完成並啟用SNMP以後，最後一關就要讓Zabbix能夠用SNMP監控NAS的健康狀態
 |
| 回到zabbix上面，要先建立並導入屬於NAS用的Template |
 |
| 到官網或GitHub上找屬於監控NAS的xml並匯入 |
 |
| 然後在新建一個NAS主機監控 |
 |
| 帶入剛剛匯入的template |
 |
| 勾選剛剛匯好的templdate |
 |
| 確認template是否選對 |
 |
| 對應的community名稱並須跟前面一樣 |
 |
| 最後看到SNMP亮綠燈就是已經開始監控了 |
通常不太會有人想要建立虛擬的NAS，因為要學習NAS不可避免地會買整台設備，包含了解硬碟的應用，不過如果只是單純想作實驗和熟悉DSM系統，這種虛擬技術還是很有機會運用到。
